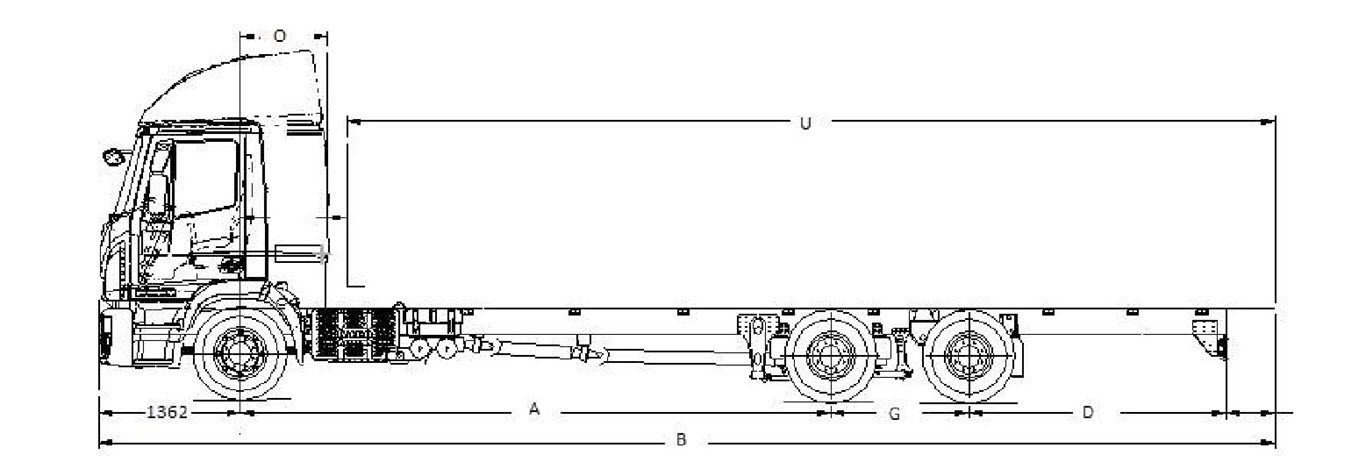

| Ölçüler |
| A |
Dingil Mesafesi |
4185 |
4455 |
4815 |
5175 |
5670 |
6570 |
| B |
Maksimum Uzunluk |
9137 |
9437 |
9937 |
10437 |
11337 |
11937 |
| D |
Arka Uzunluk |
1890 |
2020 |
2060 |
2200 |
2805 |
2305 |
| |
Faydalı Şasi Uzunluk |
6430 |
6830 |
7230 |
7730 |
8830 |
9230 |
| U |
Tavsiye Edilen Üst Yapı Uzunluk |
| Minimum |
6600 |
6900 |
7300 |
7800 |
8700 |
9300 |
| Maksimum |
6800 |
7100 |
7600 |
8100 |
9000 |
9600 |
| G |
2 ve 3. Dingil Ağırlığı |
1330 |
| |
Maksimum Genişlik * |
2420 |
| |
Maksimum Üst Yapı Genişlik |
2550 (Sadece Frigofirik 2600) |
| O |
Ön Aks ile Üst Yapı Ön Sınırı Arası Mesafe |
Yataksız Kabin 385 | Yataklı Kabin 965 |
| M |
Ön İz Genişliği |
1970 |
| N |
Arka İz Genişliği |
1815 |
| L |
Şasi Yüksekliği Yüksüz |
1082 |
| P |
En Düşük Yerden Açıklık |
154 |
| F |
Maksimum Yükseklik Yüksüz |
2762 (3422 Yüksek Kabin ile) |
|
* Ölçüler ayna ve yan sinyal lambaları hariçtir.
|
| Ağırlıklar |
| |
Dingil Mesafesi |
4185 |
4455 |
4815 |
5175 |
5670 |
6570 |
| |
Azami Yüklü Ağırlık |
23800 |
| |
Katar Azami Yüklü Ağırlık |
32500 (160E32/P 36000) |
| |
1. Dingil Taşıma Kapasitesi |
5800 (İsteğe Bağlı 6100) |
| |
2. Dingil Taşıma Kapasitesi |
10900 (İsteğe Bağlı 1100) |
| |
3. Dingil Taşıma Kapasitesi |
9000 |
| |
Yürür Halde Boş Ağırlık * |
5850 |
5950 |
5960 |
5960 |
6060 |
6180 |
| |
Boş Halde 1. Dingile Gelen Ağırlık * |
3180 |
3280 |
3050 |
3100 |
3060 |
3160 |
| |
Boş Halde 2. Dingile Gelen Ağırlık * |
1320 |
1310 |
1360 |
1400 |
1470 |
1320 |
| |
Boş Halde 3. Dingile Gelen Ağırlık * |
1350 |
1360 |
1550 |
1460 |
1530 |
1700 |
|
* Yürür Halde Boş Ağırlıklar ve Boş Halde Dingillere Gelen Ağırlıklar, yataklı kabin araca ait olup, sürücü ve yakıt hariçtir.
* Boş ağırlıklar, faydalı şasi uzunluğu ve tavsiye edilen üst yapı uzunluğu her araçta kontrol edilmelidir.
* Verilen değerler (ölçüler ve ağırlıklar) bilgi amaçlı indikatif değerlendir.
EKSAN önceden haber vermeden değişiklik yapma hakkını saklı tutar.
|
